氟橡胶（FKM）是一种分子主链或侧链中的氢原子部分或全部被氟原子取代的特种合成高分子弹性体，氟原子较高的电负性以及C-F键较高的键能赋予氟橡胶优异的耐腐蚀、耐热和抗氧化性，并广泛应用于航空航天、半导体配件、汽车和石油化工等领域，成为当前国防尖端领域不可替代的关键密封材料。然而，随着科技的发展，工业上一些苛刻的工况对氟橡胶提出了更高的要求。例如，汽车发动机密封件、光刻机真空蚀刻密封系统对氟橡胶的机械强度和耐热性提出了较高的要求。

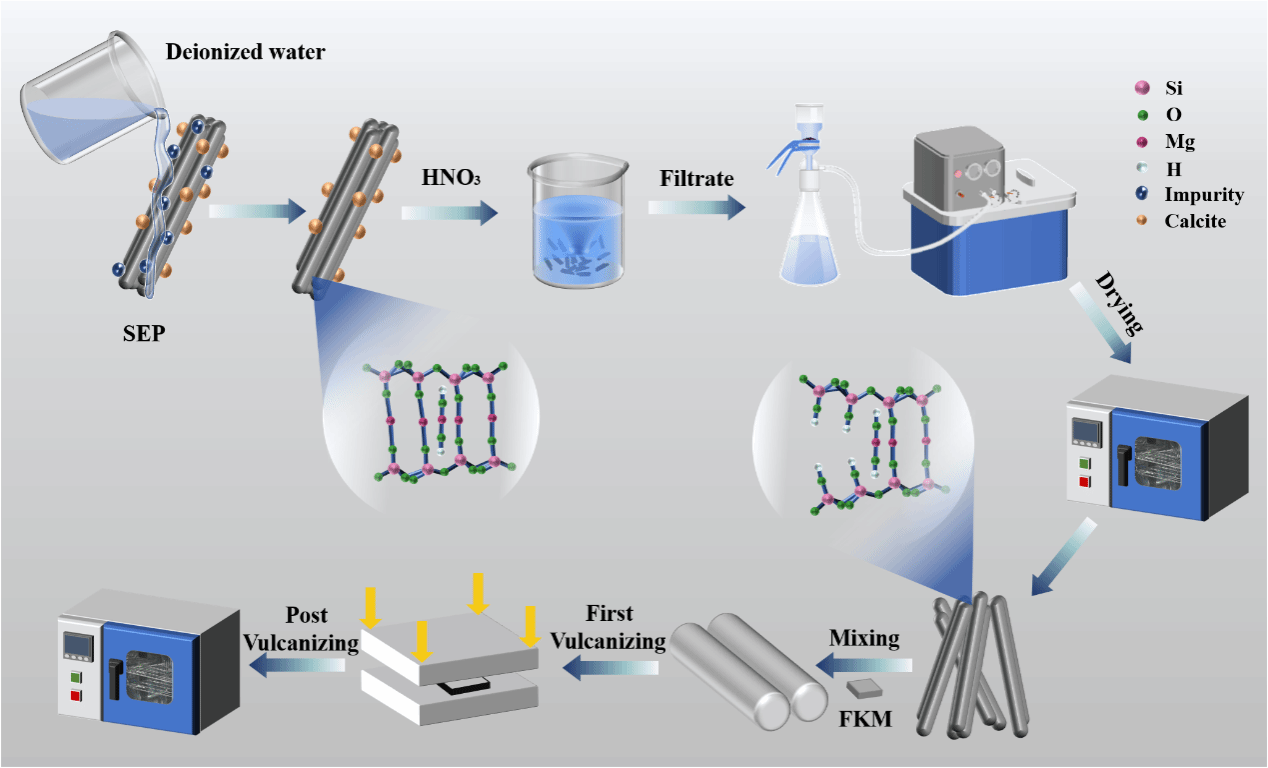

本工作以天然泡石（SEP）为原料，采用无机酸活化法制备了一种“针状”纳米纤维海泡石（GSEP）。该填料经过酸活化处理后，可获得大量的微孔和介孔，从而大幅度提高了比表面积，这种特殊的微结构不仅有利于增强改性海泡石与氟橡胶基体之间的机械铆合，还能吸附氟橡胶受热释放的挥发性气体。同时，酸活化处理后的海泡石表面含有丰富的硅醇基团，能与氟橡胶形成Si-C键，增加氟橡胶的交联密度，从而有效提升氟橡胶复合材料的力学与导热性能。与未改性的氟橡胶相比，添加15份的改性海泡石能使氟橡胶的拉伸强度、100%定伸应力、硬度以及初始分解温度分别提高259%、150%、11.7%和14.5 °C。总之，该工作为高强度、耐热低气味氟橡胶的制备提供了一种理想的填料。

该成果以“Preparation of “needle-like” acid-activated sepiolite for enhancing fluororubber’s mechanical and heat resistance performance”为题发表在European Polymer Journal期刊（IF=5.8，SCI二区）上，温州大学为第一通讯单位，新澳门六合彩资料 研究生谭文杰为该论文的第一作者，新澳门六合彩资料 金辉乐教授、吴亚东博士和陈雨柔博士为共同通讯作者。

论文链接：//authors.elsevier.com/c/1kG713GBFcGeV

作者：金辉乐课题组

审核：雷云祥
