金属气凝胶(MAs)是一种新型多孔材料，兼具气凝胶的结构特性和金属纳米材料的独特物化性质，在等离子体技术和电催化等领域显示出非凡的潜力。近年来，MAs作为一种新型的三维表面增强拉曼散射增强基底(3D SERS基底)，因具有丰富的孔隙结构、大比表面积和高达厘米级的z轴尺度等优点而备受瞩目。虽然一些研究初步展现了MAs具有较好的SERS性能，但其组成效应和结构效应尚未得到全面的理解和设计，特别是气凝胶作为3D SERS基底的优异性也没有得到体现（如对焦容差）。

为此，新澳门六合彩资料 新澳门六合彩资料 胡悦特聘教授团队、北京理工大学杜然教授团队和南京大学徐伟高教授团队结合之前的工作(10.1002/adom.202100352)，在《Advanced Functional Materials》期刊发表了名为“Design of metal aerogels-based 3D SERS substrates by gentle compression”的文章，提出了一种通用的、简单的压缩策略，有效地控制z-轴方向上气凝胶基底的热点密度和层间距离，结合组成优化，改善了Au-Ag气凝胶的SERS性能。如图1所示，通过改变Au-Ag气凝胶中的元素比例，优化基底的SERS性能，当金银比达到2 : 8(Au2Ag8)时，SERS活性最强(EFs, 2.75×108)，该值大大优于单组分Au和Ag气凝胶(1.09×107和1.37×108)，突出了组成调制对优化性能的重要性。

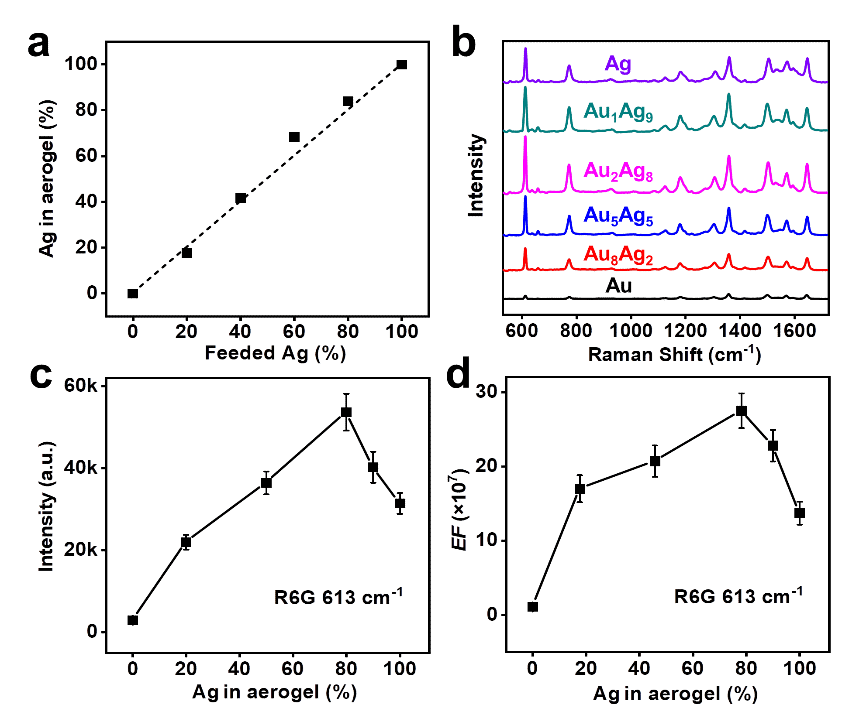

图1 Au-Ag气凝胶的组成依赖SERS特性。

(a)气凝胶中银的占比与投料比的关系图。

(b) 532 nm激发波长下R6G在不同Ag占比气凝胶上的拉曼光谱。

(c-d)拉曼强度(c)和EFs(d)随Ag在气凝胶中比例变化而变化的趋势图。

该工作近期发表在国际著名期刊《Advanced Functional Materials》上。温州大学为第一通讯单位，新澳门六合彩资料 新澳门六合彩资料 研究生周林、刘宇、李艳丽以及北京理工大学研究生龙春雷为文章的共同第一作者，胡悦、徐伟高、杜然为共同通讯作者。

原文连接：//doi.org/10.1002/adfm.202412006

作者：胡悦课题组

审核：雷云祥
